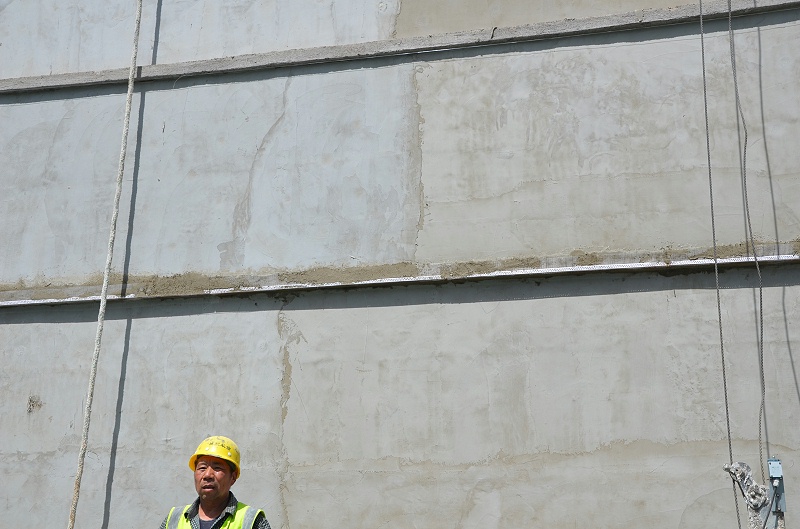

一、為什么抹面砂漿保溫層脫落？

1、基層結(jié)構(gòu)因素。框架結(jié)構(gòu)外墻在砼梁柱和砌體接縫處，易產(chǎn)生因砌體變形而導(dǎo)致的保溫層破壞。腳手架洞口等未砌實(shí)，形成保溫層局部基層不牢而破壞。外墻裝飾構(gòu)件固定不牢、移位，形成推拉作用，使保溫層局部空鼓、產(chǎn)生裂紋后長期滲水，最終導(dǎo)致保溫層脫落;

2、抗壓措施不當(dāng)。保溫板表面荷載過大，或?qū)ω?fù)風(fēng)壓抵抗措施采用不科學(xué)。

3、墻體界面處理不當(dāng)。除黏土磚墻外，其他墻體均應(yīng)用界面砂漿處理后再涂抹漿體保溫材料，不然易導(dǎo)致保溫層直接空鼓或界面處理材質(zhì)失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓。

二、為什么抹面層開裂？

1、材料因素。外墻保溫的保溫板密度應(yīng)是18~22kg/m3，有些施工單位會(huì)以次充好，采用 18kg/m3 以下的保溫板，密度不夠，易導(dǎo)致抹面砂漿層開裂 ;保溫板的自然收縮時(shí)間在自然環(huán)境中長達(dá) 60天，由于生產(chǎn)企業(yè)資金周轉(zhuǎn)和成本控制等因素，陳化時(shí)間不到七天的保溫板就已上墻，這樣的結(jié)果是上墻后的保溫板繼續(xù)收縮，粘附再保溫板上的抹面砂漿層被拉裂 ;

2、施工技術(shù)。基層表面的平整度過大，采用黏結(jié)劑厚度、多層板、表面打磨找平等調(diào)整方法都會(huì)導(dǎo)致保溫質(zhì)量存在缺陷;基層表面的灰塵、顆粒等妨礙粘貼的物質(zhì)沒有進(jìn)行界面處理 ; 保溫板粘結(jié)面積過小，不符合規(guī)范，達(dá)不到粘結(jié)面積的質(zhì)量要求;在暴曬或高溫天氣下進(jìn)行抹面砂漿層施工，面層失水過快導(dǎo)致裂縫產(chǎn)生 ;

3、溫差變化。夏季太陽直射在抹面砂漿表面時(shí)，抹面砂漿表面溫度可達(dá)50~70 ℃，遇突然降雨砂漿面溫度會(huì)降至15 ℃左右，溫差可達(dá)35~55 ℃。這種溫差變化和晝夜溫差、季節(jié)氣溫的影響，導(dǎo)致抹面砂漿層發(fā)生變形的量差大，容易產(chǎn)生裂縫。

三、為什么外墻面磚空鼓、脫落？

1、氣溫變化。不同季節(jié)和晝夜的溫差變化，使得飾面磚受到三維方向溫度應(yīng)力的影響，飾面層會(huì)產(chǎn)生局部應(yīng)力集中在縱橫墻體或屋面與墻體的交接處，若是在大面積墻面中部，或者相鄰面磚的局部擠壓，就會(huì)引起面磚脫落;

2、材料質(zhì)量。因?yàn)?span style="color:#FF0000;">抹面砂漿 層變形空鼓，導(dǎo)致面磚大面積脫落，組成的復(fù)合墻體由于各層的材料不相容，變形不協(xié)調(diào)，導(dǎo)致面磚產(chǎn)生位移; 外墻的防水措施沒有做到位，導(dǎo)致水分滲入。

3、外力因素。一些外力的因素也會(huì)導(dǎo)致面磚脫落，比如地基不均勻沉降引起結(jié)構(gòu)物墻體變形、錯(cuò)位，造成墻體嚴(yán)重開裂、面磚脫落，風(fēng)壓、地震等自然因素也會(huì)導(dǎo)致面磚脫落。
